HZ-090 jednometalowa tuleja miedziana Producenci

Zakres serii HZ-090 i dopasowanie do zastosowania

Rodzina HZ-090 zbudowana jest w oparciu o cienkościenną taśmę ze stopu miedzi o dużej gęstości. W porównaniu z tradycyjnymi tulejami z odlewanej miedzi, struktura walcowanych pasków pozwala uniknąć porowatości skurczowej, zwiększa nośność oraz poprawia odporność na zużycie i zmęczenie. Otwory, wgłębienia i rowki olejowe wykonujemy bezpośrednio na powierzchni ciernej, dzięki czemu każda tuleja zatrzymuje smar i wydłuża okres dosmarowywania.

Tuleje te nadają się do warunków od średniego do dużego obciążenia, średniej do niskiej prędkości, warunków wilgotnych i wysokiej temperatury. Typowe instalacje obejmują urządzenia dźwigowe, maszyny budowlane i metalurgiczne, narzędzia leśne i rolnicze, obrabiarki oraz elementy układu kierowniczego lub hamulcowego w samochodach.

Wybór materiałów i konstrukcji

Wybieramy stop i grubość ścianki na podstawie punktu pracy, a nie na podstawie ustawień katalogowych. Gatunki brązu cynowego zapewniają najwyższy margines obciążenia i temperatury; gatunki mosiądzu zapewniają dobrą obrabialność i tolerancję na korozję przy umiarkowanych obciążeniach. Pasek jest walcowany do uzyskania dużej gęstości, następnie formowany i wykańczany wzorem olejnym wymaganym w danym zastosowaniu.

• Opcje stopów: Brąz cynowy CuSn8P (QSn8-0,3 lub QSn6,5-0,1) i mosiądz CuZn31Si (H62 lub H68).
• Konstrukcja ściany: cienkościenna taśma walcowana do kompaktowych kopert montażowych; lity brąz do konstrukcji kołnierzowych i o dużym obciążeniu osiowym.

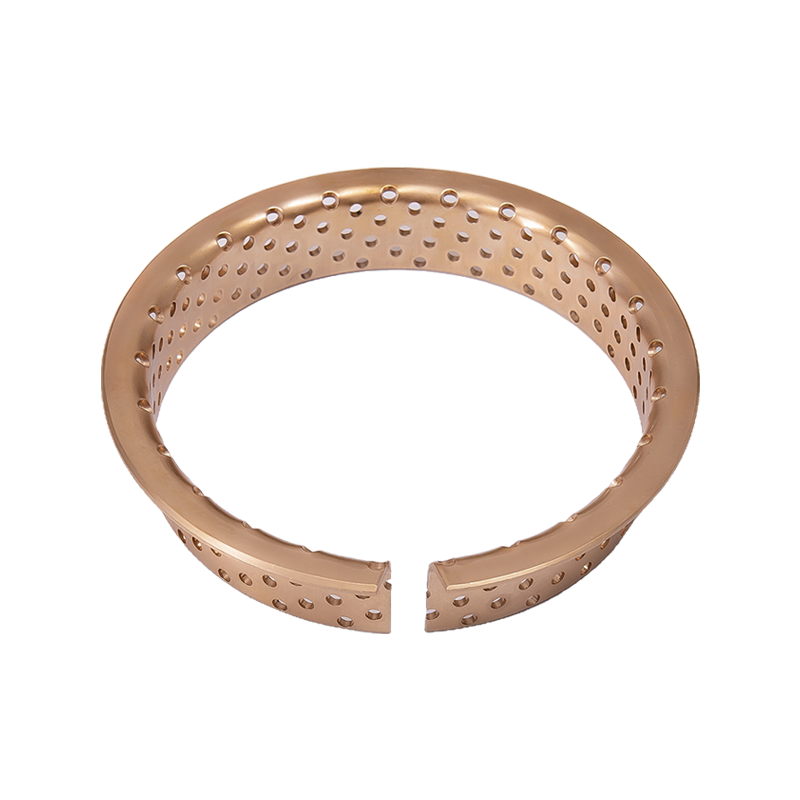

• Właściwości oleju: proste otwory olejowe, rowki w kształcie rombu, perforacje, wżery olejowe lub zwykły otwór.
• Formularze końcowe: tuleja prosta, tuleja kołnierzowa, płyta oporowa, łożysko dociskowe, deska lub płyta ślizgowa.
• Montaż: wcisnąć w obrobioną maszynowo obudowę; smar jest nakładany przed zamontowaniem uszczelek na obu końcach.

Specyfikacje krytyczne i zakres działania

Poniższa tabela podsumowuje opublikowane limity wydajności dla głównych podtypów HZ-090. Użyj go, aby dopasować tuleję do obciążenia, prędkości i temperatury, zanim zatwierdzimy ostateczny rysunek.

Konfiguracja i personalizacja

Standardowe produkty obejmują tuleje proste, płyty oporowe i łożyska dociskowe. Prace niestandardowe obejmują tuleje proste, płyty oporowe, deski, tuleje łożyskowe, płyty ślizgowe i zespoły tulei stalowych. Wykonujemy obróbkę otworów olejowych, wgłębień i rowków w zależności od metody smarowania i poziomu zanieczyszczenia miejsca pracy.

W przypadku programów masowych produkujemy próbki w ciągu trzech dni i obsługujemy dzienną produkcję 500 000 sztuk w całej fabryce. Narzędzia i matryce znajdują się w naszym zakładzie, co pozwala nam dostosować geometrię otworu, ścianki, kołnierza i rowka bez konieczności ponownego uruchamiania łańcucha technologicznego.

Jakość, instalacja i serwisowanie

Huazhou posiada system zarządzania jakością i posiada certyfikat motoryzacyjny IATF16949 oraz krajowe uznanie przedsiębiorstw z branży zaawansowanych technologii. Przychodzące taśmy, uformowane tuleje i właściwości gotowego oleju są sprawdzane przed zapakowaniem zgodnie z zatwierdzonym rysunkiem.

• Instalacja: wcisnąć tuleję w czystą, pozbawioną zadziorów obudowę; przed zamontowaniem uszczelek końcowych nałóż smar.
• Dopasowanie: potwierdzić otwór oprawy i tolerancję wału względem rysunku, aby uniknąć pełzania lub zniekształcenia otworu.
• Konserwacja: otwory i rowki olejowe zatrzymują smar, wydłużając okres między kolejnymi smarowaniami w porównaniu ze zwykłymi tulejami z brązu.
• Części zamienne: tuleje zamienne są produkowane z tego samego oprzyrządowania w przypadku powtarzających się zamówień.

Powiązany zakres łożysk

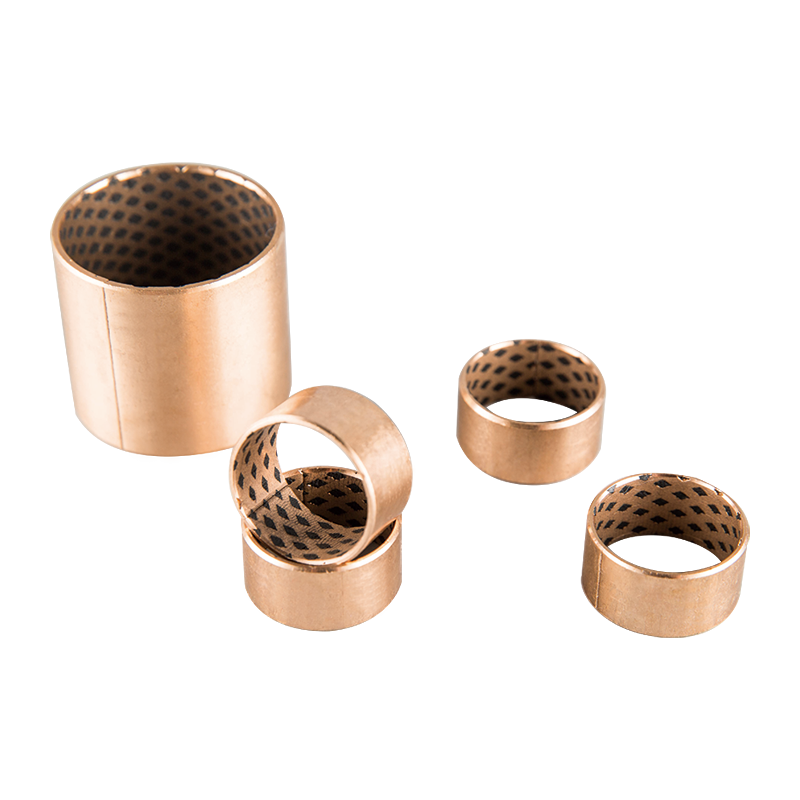

Tam, gdzie cykl pracy odbiega od brązu smarowanego smarem, dostarczamy sąsiednie rodziny produktów z tej samej fabryki. Łożyska samosmarujące HZ-10 obejmują stanowiska bezobsługowe, natomiast Łożysko kompozytowe bimetaliczne HZ-800 nadaje się do zastosowań smarowanych przy większym obciążeniu. Grafitowo-miedziane tuleje, podkładki oporowe i łożyska z tworzyw konstrukcyjnych uzupełniają ofertę do zespołów z różnych materiałów.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować ofertę, pracujemy w oparciu o poniższe dane aplikacyjne. Jeżeli rysunek już istnieje, cytujemy go i potwierdzamy wzór oleju i gatunek stopu.

• Średnica wału, otwór oprawy i długość tulei lub wymiary kołnierza.
• Obciążenie promieniowe, obciążenie osiowe oraz to, czy ruch ma charakter obrotowy czy oscylacyjny.
• Prędkość wału lub częstotliwość skoków i wynikająca z tego wartość PV.
• Zakres temperatur pracy i warunki otoczenia (kurz, wilgoć, zmywanie).
• Metoda smarowania: tylko smar, olej lub wstępne napełnienie.
• Wymagany wzór olejowy: otwory, rowki rombowe, wżery lub otwór gładki.
• Roczna ilość, wielkość partii oraz wymagania dotyczące opakowania lub oznakowania.

Często zadawane pytania

Jaka jest główna zaleta jednometalowej tulejki miedzianej HZ-090?

Cienkościenna struktura walcowanej taśmy oszczędza miejsce montażowe i materiał z brązu, zapewniając jednocześnie wysoką gęstość, brak porowatości skurczowej i dużą nośność. Otwory i rowki olejowe magazynują smar, wydłużając okres smarowania.

W jakich branżach stosowane są tuleje HZ-090?

Są szeroko stosowane w maszynach rolniczych, maszynach budowlanych i inżynieryjnych, samochodowych układach kierowniczych i hamulcowych, urządzeniach dźwigowych, metalurgii, leśnictwie i obrabiarkach.

Czy Huazhou może produkować niestandardowe wzory rowków olejowych i wersje kołnierzowe?

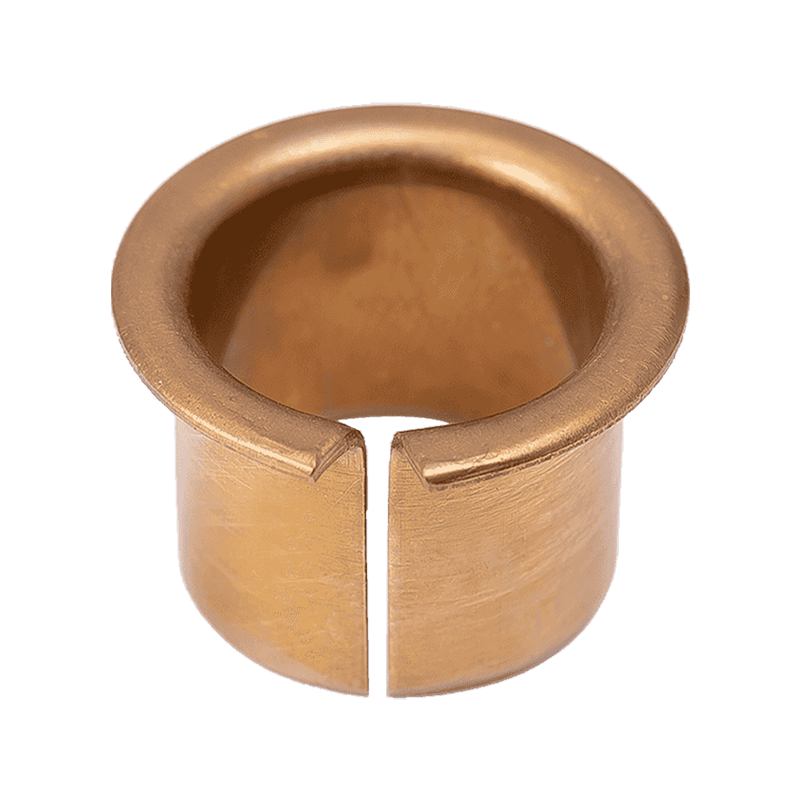

Tak. Obrabiamy otwory olejowe, rowki rombowe, wgłębienia i kołnierze na powierzchni ciernej. Wersje kołnierzowe, takie jak HZ090F, zapewniają położenie osiowe i upraszczają montaż w skrzyniach biegów, pompach i systemach przenośników.

Jaka jest różnica między tulejami z brązu cynowego HZ090 i mosiężnymi HZ092?

W HZ090 zastosowano brąz cynowy CuSn8P o maksymalnym obciążeniu dynamicznym 100 MPa i prędkości liniowej 2,5 m/s. W HZ092 zastosowano mosiądz CuZn31Si o ciśnieniu 90 MPa i 1,5 m/s, dzięki czemu nadaje się do zastosowań przy niższych obciążeniach i niższych prędkościach, gdzie przydatna jest odporność mosiądzu na korozję.

Jak poprosić o wycenę tulei HZ-090?

Prześlij wymiary wału i obudowy, obciążenie, prędkość, temperaturę, sposób smarowania i ilość roczną. Odpowiadamy w ciągu 12 godzin od dnia roboczego i możemy wyprodukować próbki w ciągu trzech dni do oceny.
