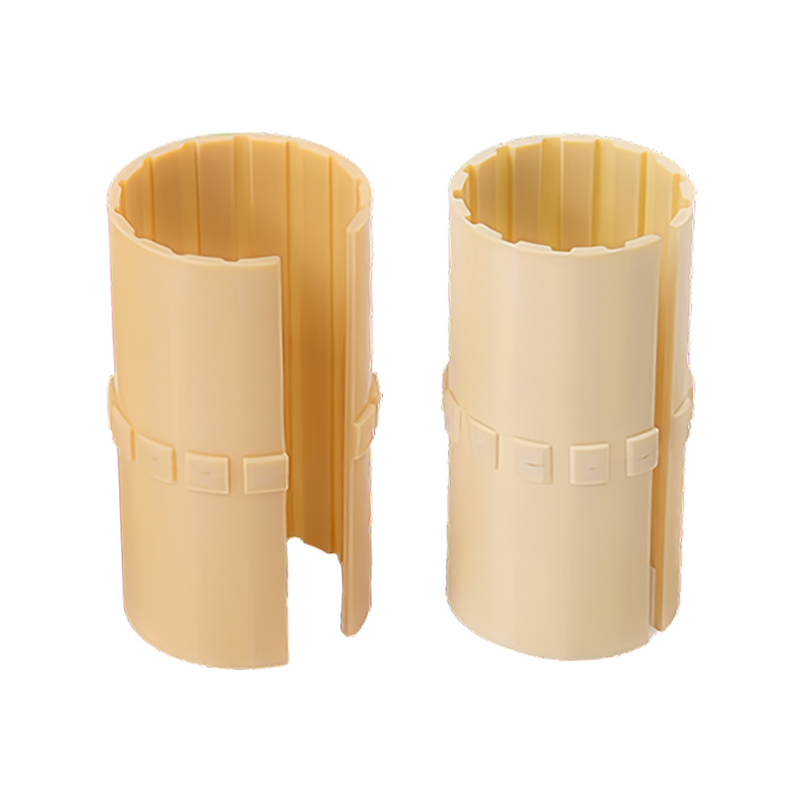

HZ-LIN Uszczelniona folia ślizgowa łożysk z tworzywa sztucznego

Inżynierska folia ślizgowa z tworzywa sztucznego HZ-LIN jest wykonana z zaawansowanych polimerów wzmocnionych włóknem i zatopionych w stałych środkach smarnych, co zapewnia wyjątkową odporność na zużycie i bezobsługową pracę. Zoptymalizowana mieszanka żywicy bazowej, włókien wzmacniających i mikrokapsułkowanych cząstek smaru umożliwia stałą redukcję tarcia przy różnych obciążeniach i prędkościach.

Materiał: Matryca z tworzywa sztucznego o wysokiej wytrzymałości (np. POM, PA66) z osadzonymi stałymi smarami (PTFE, grafit).

Projekt:
Samosmarujący poprzez kontrolowane uwalnianie cząstek smaru w ruchu.
Odporne na korozję, obojętne chemicznie i odporne na wnikanie pyłu.
Lekki i o dużej wytrzymałości na ściskanie (obciążenie statyczne do 120 MPa).

Wydajność:
Niski współczynnik tarcia (μ=0,05–0,15) w zakresie temperatur od -40°C do 120°C.
Doskonała wartość PV (≤1,5 MPa·m/s) do zastosowań dynamicznych.
Pochłania twarde zanieczyszczenia, nie naruszając integralności powierzchni.
Zastosowania: Systemy przenośników, maszyny pakujące, przeguby rolnicze i przeguby obrotowe o niskiej prędkości.

Nadaje się do wałów podporowych

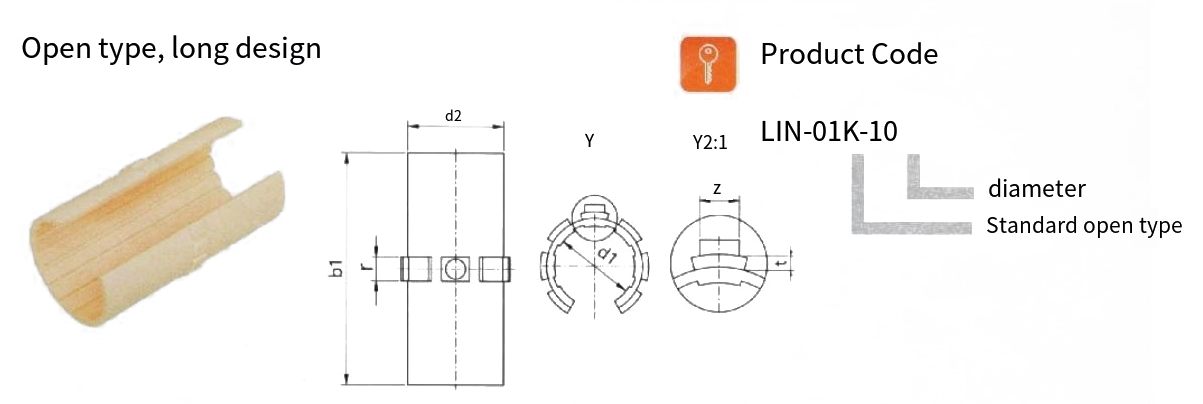

Rozmiar: mm

Kod produktu	d1	tolerancja	D2	b1	r	t	Z	Waga g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

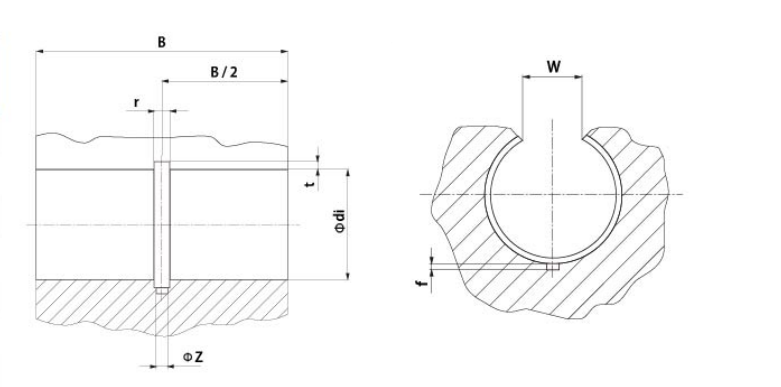

Próba rysunku montażowego otworu bazowego folii ślizgowej LN-01
Rozmiar: mm

Kod produktu	Oś Φ	z H7	B godz.10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

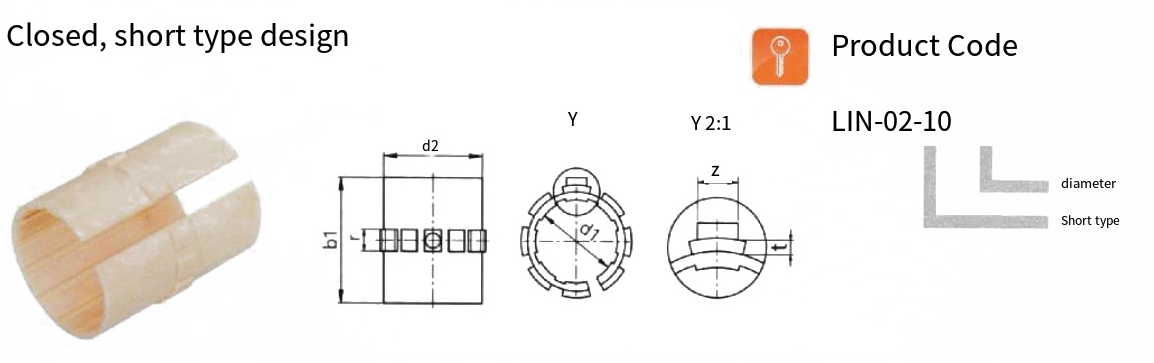

Folia przesuwna LIN

Rozmiar: mm

Kod produktu	d1	Zadanie publiczne	D2	b1	r	t	z	Wartość maksymalna F dynamika P=5MPa[N]	Wartość maksymalna F stan statyczny P=35MPa[N]	Waga g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

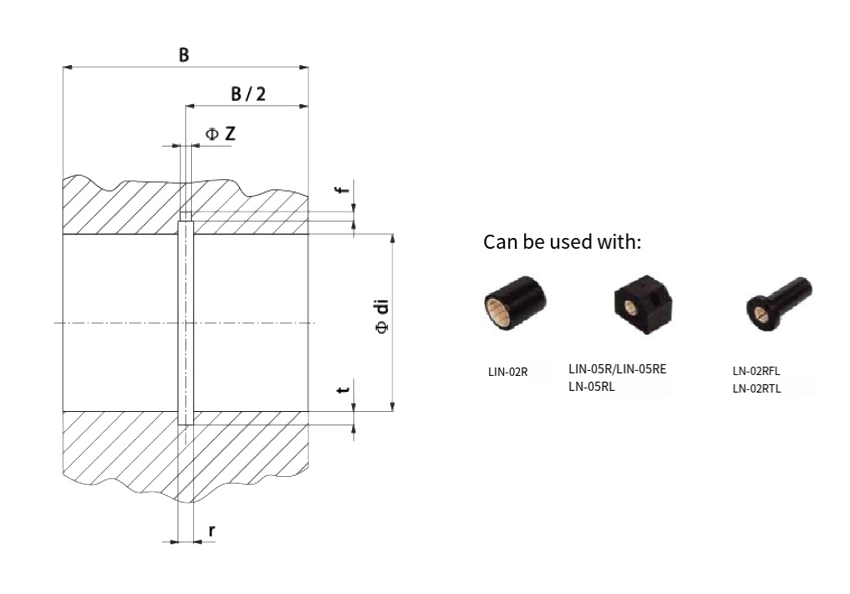

Próba rysunku montażowego otworu bazowego folii ślizgowej LN-02
Rozmiar: mm

Kod produktu	Oś Φ	di H7	B godz.10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
