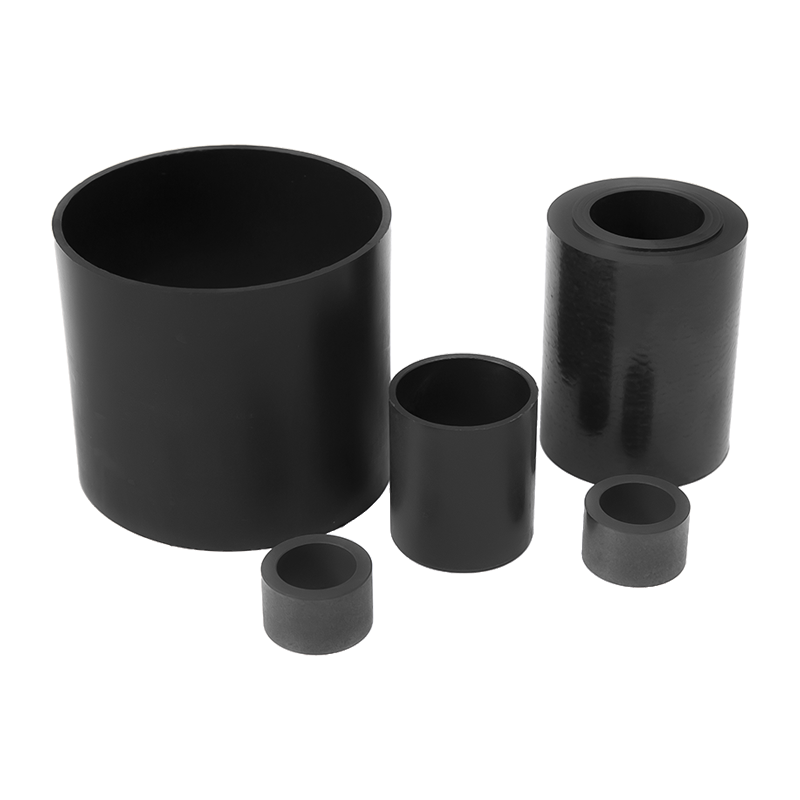

Łożysko ślizgowe z tworzywa sztucznego HZ-GSM Engineering

Najpopularniejszy materiał G na świecie. Łożyska serii G mogą spełniać różne potrzeby w szerokim zakresie dziedzin – są naprawdę wszechstronne. Typowe zastosowania obejmują obciążenia od średnich do wysokich, umiarkowane temperatury pracy i prędkości.

Praca na sucho, bezobsługowa
Odporność na zużycie
Odporny na kurz i brud
Niski poziom hałasu, brak zanieczyszczeń
wysoki stosunek wydajności do ceny

Odpowiednie okazje:
Ekonomiczne, wszechstronne łożysko
Bezobsługowa praca na sucho
tłumienie
Wysoka odporność na zużycie
Odporny na kurz i brud
wysoki stosunek wydajności do ceny
Wytrzymuje średnie i duże obciążenia
Poniżej średniej prędkość robocza
Stosowany do ruchów wahadłowych i obrotowych

Nie dotyczy:
Podczas wiercenia otworów na powierzchni ściany jest wymagane
Gdy wymagana jest doskonała odporność na zużycie
Gdy wymagana jest uniwersalna odporność chemiczna
Jeśli temperatura utrzymuje się powyżej 130 ℃
Używany do zastosowań podwodnych

Tabela właściwości materiałowych łożysk z tworzyw sztucznych

Ogólna wydajność		Łożyska ogólnego przeznaczenia	Szybko i ekspert powolnego ruchu	Grubość ścianki jest solidna i amortyzujące	Wszystkie wały typu maraton są używane	Zaawansowana technologia specjaliści od problemów są odporne na wysokie temperatury	Niska chłonność i ekonomiczność	Ogólnego przeznaczenia z wysoka odporność na media	Może mieć kontakt z żywnością	Duże obciążenie aplikacje
		G	J	M	w	X	P	H	A	P
	gęstość	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	kolor	Ciemnoszary	Żółty	Sadza	Żółty	czarny	czarny	szary	biały	czarny
	Maksymalna absorpcja wody przy 23°C/50% wilgotności względnej [% wag.]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maksymalna absorpcja wody [% wag.]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Współczynnik tarcia ślizgowego względem wału stalowego [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maksymalne PV (praca na sucho)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Właściwości mechaniczne	Moduł sprężystości [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Wytrzymałość na rozciąganie w 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Wytrzymałość na ściskanie [MPa]	78	60	52	61	100	66	81	78	89
	Dopuszczalna maksymalna statyka powierzchniowa ciśnienie ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Twardość Shore’a D	81	74	79	77	85	75	87	76	83
Właściwości fizyczne i termiczne	Maksymalna temperatura w pracy ciągłej [°C]	130	90	80	90	250	130	200	90	135
	Maksymalna temperatura podczas krótkiej pracy [°C]	220	120	170	180	315	200	240	110	155
	Minimalna temperatura robocza [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Przewodność cieplna [W/m·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Współczynnik rozszerzalności cieplnej (przy 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Przewodność elektryczna	Rezystywność objętościowa [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Przewodność elektryczna	Rezystancja powierzchniowa [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Standardowe wymiary metryczne łożysk ślizgowych są zgodne z normą ISO3547-1, a dostępne są wymiary specjalne

Wpisz				Rozmiar
Materiał	Zestaw prosty	System metryczny	Łożysko	wner meridian d1	Średnica zewnętrzna d2	Długość b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
w	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Zależność pomiędzy fazą i d1 2) Grubość<1mm, faza=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 zadanie publiczne E10	d2	Otwór siedziska H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
