Typowe zastosowania
01 / pierścień prowadzący siłownika hydraulicznego, pierścień oporowy
02 / maszyny hydrauliczne, kucie tulei prowadzącej kolumnę obrabiarki
03 / maszyny budowlane, tuleja wspornika osi wahliwej pojazdu
Parametry techniczne
| Modelkakaka | kolor | Gęstość (8/cmP) |
Wytrzymałość na rozciąganie
(MPa) | wytrzymałość na ściskanie | Twardość | współczynnik tarcia | Temperatura pracy
(°C) |
| Płasko na laminowanej powierzchni | Prostopadle do powierzchni laminatu | suchy | Smarowanie olejem |
| PFC-1 | Jasnożółtobrązowy | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40 ~ 130 |

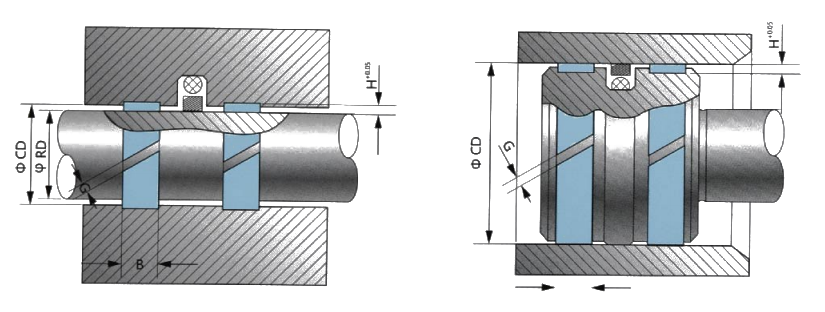

Tłok cylindra hydraulicznego i pierścienie wsporcze tłoczyska odpowiadają specyfikacji
Wymiary: mm
| Materiał | Tolerancja średnicy zewnętrznej CD | Tolerancja średnicy wewnętrznej d | Tolerancja grubości ścianki H | Tolerancja szerokości B | Nacięcie OD CD | Nacięcie G | Tolerancje nacięcia |
Seria PFC

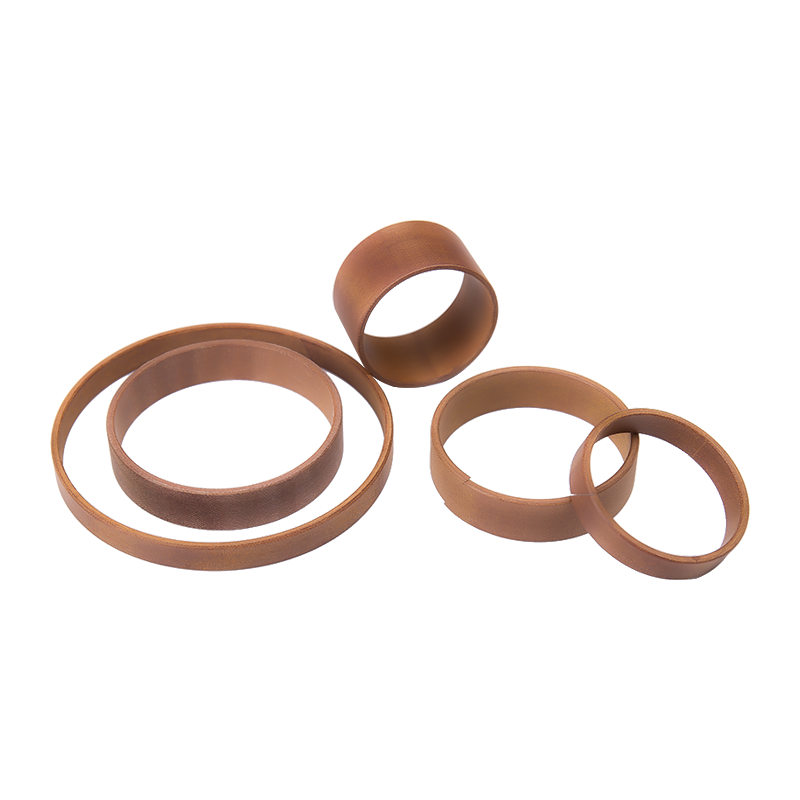

Pierścienie prowadzące z tkaniny o wysokiej wytrzymałości | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Wprowadzenie do materiału
Materiał PFC-2 to materiał kompozytowy o wysokiej wytrzymałości, powstały w wyniku termoutwardzania w określonej temperaturze i ciśnieniu przy użyciu rozpuszczalnej żywicy fenolowej zawierającej równomiernie rozproszony grafit i wysokiej jakości tkaniny z włókien bawełnianych. Ma wysoką wytrzymałość mechaniczną, doskonałe właściwości tarcia i zużycia, dobrą odporność na temperaturę i może wytrzymać silne wibracje, obciążenia udarowe i łagodne obciążenia obrotowe w warunkach półstatycznych. Może pracować przy niskiej zawartości oleju lub w stanie bezolejowym i nadaje się do maszyn inżynieryjnych, tulei wsporczych mostów obrotowych pojazdów inżynieryjnych, kutych prowadnic kolumn łoża prasy, łożysk sferycznych itp.
Parametry techniczne
| Modelkakaka | Kolor | Gęstość
(g/m.) | Wytrzymałość na rozciąganie
(MPa) | Wytrzymałość na ściskanie | twardość | Współczynnik tarcia | Temperatura pracy (°C) |
| Równolegle do laminowanej powierzchni | prostopadle do powierzchni laminatu | Suche | Smarowanie olejem |
| PFC-2 | czarny | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40 ~ 130 |
Typowe zastosowania
01/Zawór kulowy, tuleja wału przepustnicy
02/Maszyny do tworzyw sztucznych Zielona tuleja prowadząca kolumny
03/Tuleja wału maszyny hydraulicznej
04/Maszyny hydrauliczne, tuleja prowadząca kolumny maszyny kuźniczej
05/Maszyny budowlane, okładziny wsporników mostów obrotowych pojazdów
06/Łożyska sferyczne i materiały łożysk morskich do sprzętu inżynierii morskiej
Wprowadzenie do materiału
Materiał ten składa się z włókien syntetycznych, wzmocnionej żywicy poliestrowej i samosmarujących mikroproszków. Ma niski współczynnik tarcia, wysokie właściwości mechaniczne i odporność na korozję chemiczną
Charakteryzuje się dobrą wydajnością i niską absorpcją wody.
Parametry techniczne
| Modelkakaka | Kolor |
Gęstość
(g/m) | Wytrzymałość na ściskanie
(MPa) | System tarcia (tarcie na sucho) | Temperatura robocza |
| Minimalna temperatura | Minimalna temperatura |
| PFC-20 | Zielony lub biały | 1,2-1,4 | 330 | 0,13 (użyj GB/T3960) | 120 | -40 |
Typowe zastosowania
01/Pierścień prowadzący
02/Łożyska, tuleje wałów i panewki łożysk
03/Przemysł stoczniowy i komponenty morskie
04/Części maszyn budowlanych
05/Podzespoły do wytwarzania energii hydraulicznej
